4.曲軸相位傳感器

WH110T電噴摩托車的曲軸相位傳感器檢查方法與普通摩托車的觸發器檢查方法相似。在WH110T上要斷開傳感器插頭（斷開前要關閉點火開關），最好不要并線檢查。




檢查傳感器的電阻值，WH110T的曲軸相位傳感器的電阻值要求在150Ω左右。啟動轉速輸出電壓要求在交流0.2V以上。輸出電壓過低就要檢查凸臺與傳感器的間隙。再就是檢查磁電機上的觸發凸臺，WH110T磁電機上的觸發凸臺有9個，它的度數與本田CBR250RRMC22是一樣的。雖然曲軸相位傳感器電阻值與電壓值的檢查方法與普通摩托車的類似，但做為電腦控制系統來說，還要保證觸發信號的同一性與一致性。否則某個信號由于變形等原因導致信號產生偏差也會使電腦不能工作。

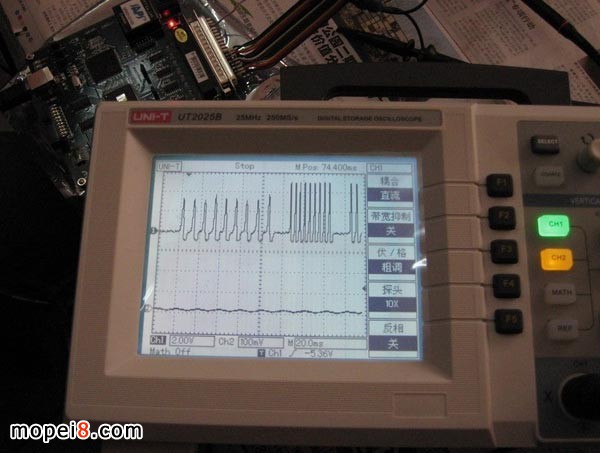

這是用示波器并線檢查它輸出的波形。
