一、氣門損壞的原因

1. 氣門錐面磨損的原因

 （ 1 ）發動機工作時，進排氣門頻繁開閉，與氣門座相互碰撞，同時受到汽缸內高溫燃燒氣體的沖擊，致使氣門錐面發生氧化，產生磨損、凹陷或斑點。

 （ 2 ）車子長期在塵土較多的地區行駛，不經常清洗空氣濾清器，氣門錐面受到隨空氣進入汽缸內的雜質的沖刷，引起磨損。

2. 氣門燒蝕的原因

 （ 1 ）活塞環（油環）彈力下降或活塞裙部偏心，產生間隙，發動機工作時過多滑油滲入燃燒室，引起燃燒不良，在氣門錐面上形成積碳，影響了氣門的散熱和正常熱平衡，使氣門溫度升高，熱負荷劇增，從而使氣門邊緣燒蝕。

 （ 2 ）氣門間隙調整過小或氣門彈簧壓力不夠引起漏氣，或發動機潤滑系統工作不良，使氣門長時間被燃燒的混合氣加熱得不到冷卻而燒蝕，甚至產生裂紋。

3. 氣門錐面及頸部腐蝕的原因

 如果受到強烈的廢氣流的沖刷和酸性物質的腐蝕，氣門錐面與頸部就會產生麻點，嚴重時表面會呈蜂窩狀。

4. 氣門桿磨損的原因

氣門桿磨損，是由于工作時與氣門導套不斷摩擦引起的。氣門桿磨損后，與氣門導套配合間隙增大，工作時來回晃動，就會使氣門錐面偏磨，從而引起漏氣。

5. 氣門彎曲與斷裂的原因

 （ 1 ）由于氣門間隙調整不當或汽缸頭與汽缸體間的襯墊太薄，造成活塞在上止點時碰撞氣門而導致氣門彎曲或斷裂。

 （ 2 ）長時間超負荷或超速行駛，排氣溫度過高，使材料組織發生變化，強度急劇下降而斷裂。

6. 氣門桿端面磨損的原因 此磨損屬正常磨損。如氣門硬度偏低，磨損會更嚴重些。 ?

二、如何保養氣門

 要想避免氣門短期損壞，延長使用壽命，必須按照說明書上的規定進行保養，同時注意以下幾個問題。

 1. 定期檢查和調整氣門間隙。氣門間隙調整不當或調整不及時，很容易使氣門損壞、發動機不能正常運轉。

 2. 長距離行駛后應及時分解發動機，檢查氣門，如發現錐面上有深溝或麻點，應進行修磨，積碳應及時刮凈。

3. 使用規定牌號的燃油和潤滑油。

三、氣門的修磨

 氣門損壞后，可根據不同情況，按下面的方法進行處理。

1. 氣門頂部產生裂紋或燒蝕，應予更換。

2. 氣門桿端面磨損后，可在外圓磨床上磨平，恢復其光滑表面后再使用。

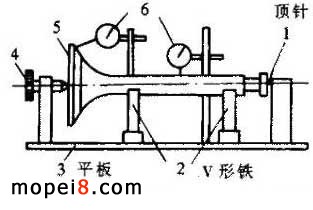

3. 氣門桿的彎曲度超過 0.03mm 。氣門頂部的歪曲偏擺超過 0.02mm 時，通常可將凸起部分置于手動壓力機上予以校正，然后置于 V 型鐵上用百分表進行檢查，直至合格為止，見圖 所示。


4. 若氣門錐面上有黑色積碳和灰白色的氧化鉛，可將其放在煤油里浸泡，待泡軟后，再用木制刮器或銅制刷子清除。

5. 若氣門桿磨損不嚴重，其圓度和圓柱度偏差尚未超過 0.03mm 時，可在無心磨床上修磨至修理尺寸，然后再用鍍鉻方法修復。

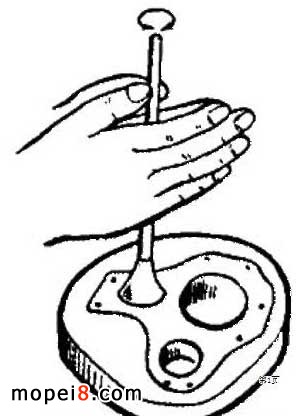

6. 氣門錐面上的輕微麻點、凹坑等，通常用手工研磨方法消除。研磨前將氣門、氣門座與導套用汽油清洗干凈，然后在氣門錐面上涂上粗研磨膏，用橡膠捻子吸住氣門頂部反復轉動并轉換位置，將麻點、凹坑等研磨掉。當氣門錐面上出現一條白色的環帶時，再換用細研磨膏進行精研。最后將研磨膏用汽油沖洗掉，涂上潤滑油，再研磨幾分鐘即可，見圖 所示。

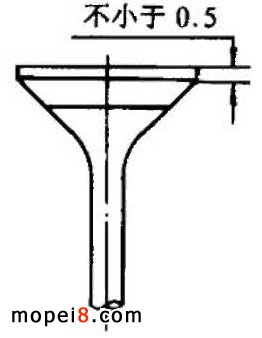

7. 對氣門錐面上較深的麻點、凹坑和斑痕，則應在氣門磨光機上進行修磨。如無上述設備，也可在臺鉆、小車床或手電鉆上用夾頭夾緊氣門并校準其同心度，然后開動電門，用細的平銼刀沿錐面將缺陷銼去，再在銼刀上裹一層 00 號細砂布對錐面進行磨光。修磨時速度不宜太高，動作要平穩。如發現氣門頂邊緣厚度小于 0.5mm （見圖所示）或翹曲變形，則應予更換。


修磨后的氣門與氣門座是否吻合、不漏氣，可用如下兩種方法檢查：

（ 1 ）在氣門錐面上涂一層薄薄的紅丹油或藍印油，然后將氣門輕壓在氣門座上旋轉 1/4 轉后拔出，若在氣門座上有一圈不間斷的經丹油或藍印油痕跡，即表示密封性良好。

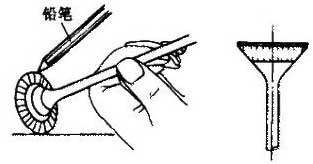

（ 2 ）用軟鉛筆（ 4B 或 5B ）在氣門錐面上劃上若干條線條，然后與氣門座接觸旋轉 1/4 轉后拔出，如氣門錐面上的鉛筆線條均被切斷，也說明密封良好，見圖 所示。
