一、主要部件的操作與功能
1. 儀表盤。儀表盤由速度表、里程表、機油更換指示表、遠光指示燈、轉向指示燈和油位指示器組成。
① 速度表。指示車輛的行駛速度，以 km/h 為單位；
② 里程表。指示車輛行駛的總里程，以 km 表示；
③ 機油更換指示表。通知發動機機油更換的指示表，平時顏色通常為綠色，每行駛 1000km 后會變成紅色，此時必須更換機油；
④ 遠光指示燈。此燈亮?xí)r表示前照燈中遠光燈亮；
⑤ 轉向指示燈。此燈亮?xí)r表示轉向燈在閃亮；
⑥ 油位指示器。表示汽油箱內的汽油油量，若指針已指向紅色區時，說明油箱內油量只剩不足 1.5L ，請及早添加汽油。

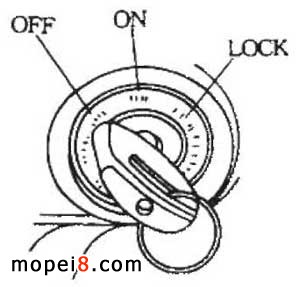

2. 點火開關。指示有 OFF 、 ON 、 LOCK 三個位置，見圖所示。
（ 1 ） OFF 。當點火開關鑰匙柄上箭頭方向指向此位置時，整車電源被切斷，此時鑰匙可以取下來。
（ 2 ） ON 。鑰匙柄上箭頭指向此位置時，整車電源被接通可以啟動發動機，此時鑰匙拔不出來。
（ 3 ） LOCK 。當車輛要停放時，需將車頭向左轉到底，再將鑰匙柄箭頭轉到指向此位置時車頭被鎖住，此時鑰匙亦可取下來。
3. 啟動按鈕與前照燈照明開關位于把手右端。
（ 1 ）啟動按鈕。電啟動發動機時，使用該按鈕。請注意，只有在后輪或前輪制動時，電源才接通，發動機才能啟動。
（ 2 ）前照燈照明開關。用于控制前照燈的照明。當開關柄撥向 OFF 位置時，前照燈、前位燈、儀表燈同時熄滅；撥向“ · ”位置時，前照燈儀表燈同時亮；撥向“ ● ”位置時，前照燈亮。請注意上述情況僅指發動機工作時。
4. 前照燈變光開關、超車信號開關、喇叭按鈕和轉向燈開關，位于把手左端，見圖所示。
（ 1 ）前照燈變光開關。手指按 HI ，遠光燈亮；按 LO ，近光燈亮。
（ 2 ）超車信號開關在 LO 位置時，再向下連續按，前燈閃爍，以警示前方來車。
（ 3 ）轉向燈開關。轉彎或變換車道時，使用該開關，左轉時撥向 L ，右轉時撥向 R ，直行時請撥回原位。
（ 4 ）喇叭按鈕。按下時喇叭響。
5. 安全帽放置箱。位于座墊下方，只需用鑰匙打開位于座墊左后方的座墊鎖，將座墊翻起，便可放置安全帽。
6. 前物箱。位于座墊正前方，只需將點火開關鑰匙插入向右轉動即可打開，用于放置不超過 1.5kg 的物品。
二、駕駛前的檢查 駕駛前檢查是確保行車安全和防止車輛故障的重要措施，用戶必須養成此習慣。具體檢查項目如下。
（ 1 ）機油的油量檢查。足夠的油量是發動機正常潤滑的必要條件。具體操作如下：將車輛用主撐架撐起，將機油量尺旋出并擦拭清潔，再將機油量尺直接插入（不可旋入），取出機油量尺，檢查機油量，油面應在上限與下限之間。高于上限時應擰開放油螺栓（位于發動機底部）將多余的油放掉；低于下限時，則應添加 SAE-15W/40 、 API-SG/CD 規格的指定專用機油。切勿使用其他牌號機油。

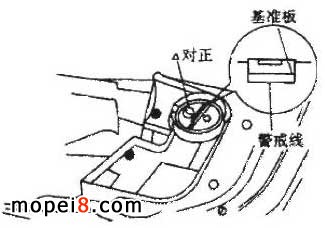

（ 2 ）汽油的油量檢查。當油位指示器上的指針快接近紅色區時，應及早補給汽油，切勿用低牌號汽油。補給汽油時請一定要注意，油面不超過基準板（見圖所示），超過基準板易使汽油滲透出來。
（ 3 ）車頭檢查。將車頭上、下、左、右、前后擺動，看其是否有松動和過緊現象，發現異常情況請到經銷商或維修站檢修。
（ 4 ）制動檢查。前制動的正常游隙（即自由行程）為 1 ～ 2cm ，后制動的腳制動踏板游隙為 2 ～ 3cm ，若游隙不符合要求，可擰動制動拉桿上的調整螺母來解決。
（ 5 ）制動燈的檢查。將點火開關扳動 ON 的位置，對前輪和后輪分別進行制動，檢查制動燈是否亮。
（ 6 ）轉向燈檢查。將點火開關扳到 ON 的位置，操作轉向燈開關，確認左右轉向燈和轉向指示燈是否閃爍。
三、車輛保養
為了行車安全，延長車齡，減低污染，應按表做好車輛的保養工作。表中 I 為檢查； A 為調整； C 為清潔； R 為更換； T 為鎖緊。

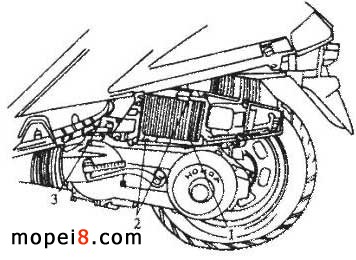

1. 空氣濾清器的清洗與更換。先拆下左后邊蓋與 5 支固定螺栓，取下左后邊蓋，然后再拆下空氣濾清器蓋的 7 支固定螺栓，取下濾清器蓋，取出空氣濾清器。再拆下空濾器 2 支固定螺栓，清洗或更換濾清器濾心見圖所示。
2. 機油更換。取下機油量尺、拆下放油螺栓使油全部流出，見圖 4-168 所示。將放油螺栓擦凈后鎖緊，注入新機油 0.75L ，將機油量尺擰緊。再將發動機運轉暖機后，停止運轉。 10 ～ 20s 后再次確認機油量必須在量尺上下限之間。
3. 火花塞的檢查。火花塞電極上的污染物，可利用火花塞清潔器清除，亦可用針?biāo)⑶宄换鸹ㄈg隙必須保證在 0.6 ～ 0.7mm 之間。火花塞更換時應選用指定型號的火花塞（ NGKC7HAS ）。

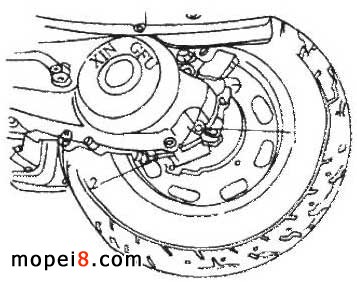

4. 齒輪油的更換。見圖所示，取下放油螺栓及機油注入孔螺栓，使齒輪油全部流出，將放油螺栓鎖緊，在機油注入孔注入 110mL SAE90 號新機油（使其油平面與注入孔下限齊平即油剛好不溢出），擰緊注油螺栓。
5. 蓄電池電解液檢查。由于本機型采用干荷電池，故電解液蓋絕對不要拆開。對蓄電池檢查，僅對其接頭污染物進行清除，以及接頭螺母的鎖緊。
6. 保險絲的更換。拆下蓄電池箱蓋上 3 只螺栓，打開蓋子，保險絲在蓄電池邊的保險絲盒內，打開保險絲盒就可更換上 7A 的保險絲。
