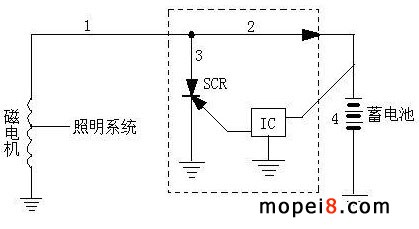

整流/調壓器是為了保證電氣設備能在額定電壓下工作，因而整流/調壓器能起到保證充電電路、照明電路穩壓的作用。整流/調壓器的工作原理見圖所示



當磁電機輸出電壓在正半周時，電壓瞬時值超過蓄電池電壓，電流流經1通過2直通二極管，而IC（充電電流控制裝置）發送信號使可控硅SCR阻止電流從3流過4處。這樣蓄電池就直接充電。當輸出電壓增大時，IC發出信號，使可控硅SCR的導通角減少，從而控制了充電的電流，有效地防止了蓄電池過度充電。

當發電機轉速增大后，磁電機發出的交流電壓也隨之增大，此時IC立即發送信號使可控硅導通，這樣一來，磁電機的輸出電壓幾乎處于短路狀態，直到交流電壓正半周波形出現而結束。上述過程不斷地重復，使磁電機輸出電壓的每一周負半波均有一部分因可控硅導通而被削弱，使輸出的電壓始終穩定在額定的范圍內。充電時整流/調節器的控制電壓不能太高或太低，否則會燒壞燈泡。
